旋风除尘器对于气固混合物中5μm 以上的颗粒物具有良好的分离效果，同时结构简单、使用方便、压力损失中等，因此在一些含尘真空系统的前置除尘中会经常用到。螺杆真空泵厂家这就带大家来了解下旋风除尘器。

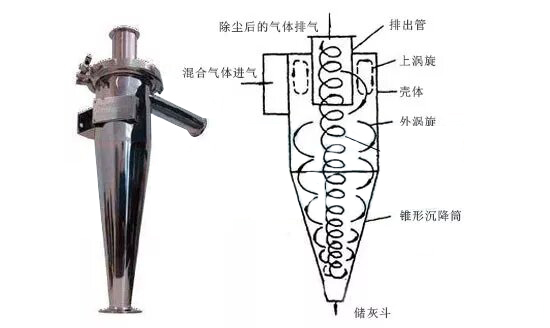

在含尘气体分离应用中，旋风除尘器利用了颗粒物与空气惯性离心力的不同，将较重颗粒物从混合气体中分离出来，具体结构原理如下图：

当含尘气体由进口切向进入后，沿筒体内壁由上向下做旋转运动，这股旋流我们称之为外涡旋。外涡旋旋转向下的过程中，由于离心力的作用，气流内的尘粒被甩向筒壁，实现气体和固体的分离，尘粒就在重力作用下沿筒壁旋转落入灰斗。

实现气固分离后的外涡旋继续下走的过程中，锥形沉降筒的锥体结构使得旋流的旋转半径不断减小，根据旋转距不变原理，在锥体里外旋流的切向速度不断提高，当气流达到锥体某一位置时，在分离器中就会形成由下而上的旋风，这股旋流被称之为内涡旋，内涡旋由下而上最后在排气口将分离后的清洁气体排出（图中有个上涡旋，当气流从除尘器顶部向下高速旋转时，顶部压力下降，可能会使一部分气流带着微细尘粒沿筒体内壁旋转向上，到达顶盖后再沿排气管外壁旋转向下，最后汇入排气管排走）。

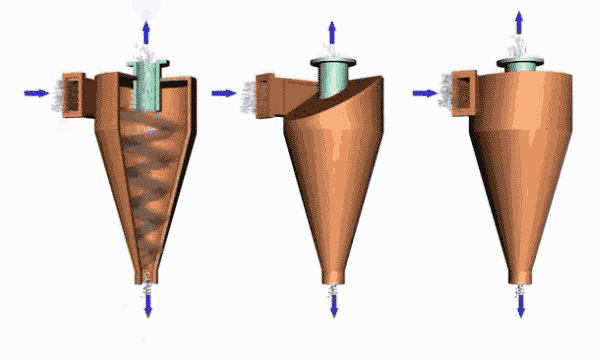

更直观的可以看下面的GIF图（按进气方式，旋风除尘器分轴向进入式与切向进入式，图中为切向进入式）：

旋风除尘器的大致原理就是如此了。它的除尘效率与使用温度以及颗粒物的粒径有关，一般来说粒径越大，除尘器的效率越高，当捕集<5μm以下的颗粒时，效率就会较低，而温度则是越高，分离效率越低；自身的因素上，进气口的大小结构、圆筒体直径和高度、排气管直径和深度等，都会对颗粒物的分离效率产生影响。

在实际使用中，判断旋风除尘器好坏的性能参数包括：它的处理风量、净化效率、临界粒径、压力损失、使用温度这几个方面。
